Bài 2 : Cấu tạo Chức năng bo xử lý (Main board) của Màn hình LCD

16/02/2023

 Ở Bài 2 này Các bạn hãy cùng Điện tử Điện lạnh Thái Nguyên đi tìm hiều Cấu tạo Chức năng bo xử lý (Main board) của Màn hình LCD

Hình ảnh bo xử lý (Main board) của Màn hình LCD
Hình ảnh bo xử lý (Main board) của Màn hình LCD

Monitor LCD: Logic board – Scalar board – A/D board: Theo tiếng Việt thì gọi là bo hình – bo xử lý – bo giao tiếp… nhiệm vụ chính là nhận tín hiệu RGB Analog từ ngõ D-Sub hoặc tín hiệu digital từ ngõ DVI. rồi chuyển đổi thành tín hiệu Digital (đối với D-Sub) cấp cho mạch điều khiển, mạch lái rồi xuất lên LCD Panel.

Cấu tạo Trên bo xử lý Màn hình LCD gồm có:

IC giao tiếp (Scalar), MCU (microcontroller unit), EEprom, thạc anh, mạch ổn áp, và một số linh kiện dán (SMD). Các mạch ổn áp nguồn trên bo bao gồm: 2v5, 3v3 và 5v. Trên bo còn có các đường tín hiệu khác như: không hiển thị (no display), tự động cân chỉnh…

👉 Bài viết trước: Sơ đồ khối Màn hình LCD

👉 Nếu cần bạn có thể nhờ Thợ sửa tivi tại thái nguyên của Trung tâm tư vấn thêm

Chức năng của các IC trên bo:

1. IC giao tiếp:

- Nó bao gồm Pre-Amp, ADC (chuyển đổi analog sang digital), tự động cân chỉnh (Auto Adjustment), PLL (Phase Locked Loop), các hiển thị trên màn hình (On Screen Display -OSD)… Chuyển đổi tín hiệu màu RGB sang 8 bit hay 16 bit tùy thuộc vào MCU đang dùng để cấp cho IC điều khiển panel LCD. Chức năng tự động cân chỉnh tần số, phase, vị trí ngang / dọc và cân bằng trắng… khi chuyển đổi độ phân giải. Ở các monitor LCD đời củ, các chức năng này không nằm chung 1 IC mà chia thành nhiều IC khác nhau.

Hình ảnh các IC trên bo xử lý màn hình LCD
Hình ảnh các IC trên bo xử lý màn hình LCD

2. MCU (Microcontroller Unit):

- Nó là một vi xử lý bao gồm cả CPU, SRAM, DAC, ADC và 64K FlashROM. Điều khiển mọi họat động trên bo như một máy tính thu nhỏ.

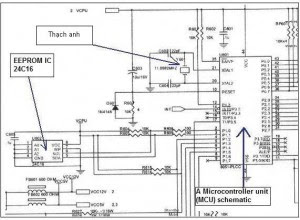

MCU (Microcontroller Unit)

3. EEprom:

- Lưu các đoạn chương trình như là BIOS của mainboard máy tính. Và dĩ nhiên, nó cũng có thể bị lỗi và cũng được xả ra nạp lại bằng các máy nạp ROM thông dụng như PCB50 của TME hay Máy ProTool U580…như chính BIOS mainboard máy tính.

Vị trí thực tế của EEprom
Hình ảnh Vị trí thực tế của EEprom

- Nếu lỗi EEprom: sẽ Không lên hình, sai khuông hình ngang dọc, không thể lưu các cài đặt, cân chỉnh của người dùng, một số chức năng điều chỉnh âm thanh, ánh sáng không họat động, không hiển thị các màn hình chức năng điều khiển hoặc hiện các màn hình chức năng hòai mà không tắt.

- Việc nạp lại ROM này chủ đọc từ ROM máy tốt để dành nạp lại hoặc lên mạng tìm hoặc xin nhé.

- Các chip EEprom thông dụng là: 24C02, 24C21, 24C04, 24C08, 24C16

Hình dáng thực tế của EEprom
 Hình dáng thực tế của EEprom

4. Thạch Anh:

- Cấp giao động cho MCU, thạch anh hư MCU không họat động và LCD sẽ không lên hình.

5. Các mạch ổn áp 2v5, 3v3, 5v:

- Để cấp nguồn cho toàn bộ bo, nếu mất sẽ không lên Led báo nguồn.

Tổng kết: Qua bài viết này các bạn cần ghi nhớ Cấu tạo Chức năng bo xử lý (Main board) của Màn hình LCD.

Bài tiếp theo: Cấu tạo Chức năng Bo Cao áp – Inverter board

Trung tâm chúc bạn học nghề thành công!
